Duvarların üzerinden görmek 'için radyo dalgalarını kullanarak

Utah Üniversitesi mühendisleri katı duvarların arkasında hareket eden insanları izlemek için radyo vericilerinin bir kablosuz ağ kullanan bir sistem geliştirdik. Bunlar sistem polis, itfaiye ve diğer acil hizmetler yakalama hırsızlarına ve kurtarma rehine, yangın kurbanları ya da onların dikkatini odaklama nereye bildirerek evlerinde düşmek yaşlılara yardım edebileceğini söylüyorlar. Mühendisler sistemi, "görmek" bulmak ve göndermek ve sinyalleri almak ucuz radyo alıcı-verici ile çevrili bir alanda kişileri veya nesneleri izlemek için (RTI) radyo tomografik görüntüleme kullanır. Radyo sinyallerinin yansımaları hedeflerini, onlar hareketli bir kişi ya da nesne geçerken radyo dalgaları halinde "gölgeler" yarattı RTI önlemler zıpladı okur radar, aksine. Çok sayıda yollarında radyo sinyal gücünü ölçerek radyo dalgaları bir kişinin geçmesine veya bir bilgisayar görüntüsü inşa edilebilir nesne olarak. Kapalı atrium kare şeklindeki kısım ve ağaçlar ile otsu bir alana benzer bir parçası etrafında - düğümleri denilen - sistemini test etmek araştırmacılar tarafından yürütülen çalışmalardan biri 28 ucuz radyo alıcı-verici bir kablosuz ağ yerleştirerek içeriyordu. Atrium, karenin her tarafı neredeyse 14ft uzun ve sekiz düğüm birbirinden 2 ft aralıklı vardı. Çimenlerin üzerinde, kare yaklaşık 21ft her tarafında ve düğümleri dışında 3 ft edildi. alıcı-vericiler insan gövde seviyesinde ölçüm yapmak bu yüzden plastik boru imal 4 ft-uzun boylu standları yerleştirildi.

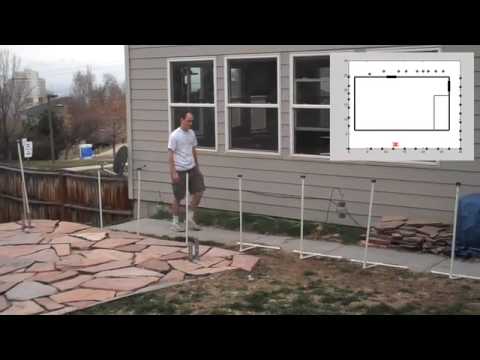

Bir kişinin her alanda yürürken dikdörtgen sonra boş ve oldu ilk kez ne zaman - tüm düğümler arasında Radyo sinyali güçlü ölçüldü. Onlar matematik formülleri geliştirdi ve zayıf ya da "zayıflatılmış" sinyalleri dönüştürmek için bir bilgisayar programı onları kullanılan - o kişinin bir blob gibi, kuşbakışı görüş görüntüye - Birisi radyo sinyalleri yürürken "gölgeler" oluşturduğunda ortaya yürüyüş. İkinci bir çalışma "duvarların üzerinden izleme" izin veren geliştirilmiş bir yöntem bir test ayrıntılı. Çalışma 34 düğüm kablosuz ağ içindeki radyo sinyal gücü değişimleri bir tuğla duvarın arkasında insanları hareketli izleme izin nasıl ayrıntıları. yöntem yardımcı doçent, Neal Patwari en Salt Lake City evinde bir ek çevresine test edildi. Adam araştırmacı, Joey Wilson içinde yürürken radyo dalgaları varyasyonlar ölçüldü. Sistem başarıyla 3ft dahilinde Wilson'ın yerini paletli. takımın Deneylerde kullanılan kablosuz sistem ev bilgisayarları, yazıcıları ve diğer cihazları bağlamak o böyle bir Wi-Fi ağı değildi. Aksine, ağ tabanlı Zigbee gibi ev otomasyon cihazları bulunabilir kablosuz kişisel alan ağları (WPANs) için yüksek düzeyde bir iletişim protokolü oldu Control4® Kablosuz Dimmer ve benzeri uzaktan kumanda cihazları Roboni-I robot . RTI (RF) radyo frekansı kullanır sinyalleri beri nerede optik ve kızılötesi görüntüleme sistemleri olamaz sistem, karanlık gibi ve bu duvarlar, ağaçlar ve duman gibi engellerden yoluyla çalışacaktır. Ayrıca araştırmacılar, üretilen akım görüntüleri bir kişiyi tanımlamak için kullanılan olamaz çünkü onların RTI sistem gizlilik endişeleri azaltır söylüyorlar. Tehlikeli senaryolarda, bir rehine durum ya da ateş gibi, Patwari binaya girmek çalışmadan önce, polis ve itfaiye ilk bina çevresinde radyo alıcı-verici onlarca sokacak ve insanların hareket nerede bir bilgisayar görüntüsünü görmek mümkün olacaktır öngörmektedir içeride. Patwari yanan binanın durumunda, sistem aynı zamanda "görmek" olurdu belirtiyor rağmen alevler hareketli, o bu bir yangının nerede izlemek için yardımcı olabilir işaret eder.

Kenara acil uygulamalarından sistemi de alışveriş mağazalarında vakit geçirmek ve bir pazarlama ekran en etkili konumda olup olmadığını tespit yerlerini belirtmek için pazarlamacılar tarafından kullanılabilir. Karanlık ve sisli alanlar ve aydınlatma, ısıtma ve klima kontrol, hatta bulunduğu kişiler teknolojisi için diğer olası kullanımları nerede en iyi sesi yönlendirmek için bir ses sistemi kontrolü gibi ev otomasyon uygulamalarında sınır güvenliği, araştırmacılar söylüyorlar. Utah Üniversitesi araştırmacıları RTI sistemi, çalışmada detaylı olarak Varyans Tabanlı Telsiz Tomografi Ağları Kullanarak Karşılıklı Duvar İzleme .
